數字電橋

首頁 > 產品中心 > 數字電橋

ZX8536高速精密LCR表

產品簡介： ZX8536高速精密LCR表. . .

立即聯系我們

0519-86585866

簡要說明 / INSTRUCTIONS

ZX8536精密LCR表：可靈活應用于研究開發到產線等
領域，追求高性價比的LCR測試儀。特別適合各種高速測試機臺。

性能特點 / PERFORMANCE

● 高精度基本精度0.05%
● 高速：高達1ms的ADC時間
● 寬頻：4Hz~8MHz的測量頻率
● 接觸檢查功能
● 簡體中文、英文操作語言
● 繪圖掃描、開路、短路、負載校正等等功能
● 進行測試數據、測試條件保存（U盤或內部）
● 繪圖掃描圖像直接拷屏到U盤功能
● 加強的測試端保護功能
● USB、GPIB(選件)、RS232、LAN（選件）等上位機連接接口
● Handler接口可選裝DB37（兼容*3536）或CN36
（兼容*4980A）

技術參數 / PARAMETER

型號	ZX8536
測試頻率	4Hz~8MHz,
測試參數	Z, Y, θ, X, G, B, Q, Rdc（直流電阻），Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε
測量量程	100 mΩ~100 MΩ, 10檔量程（所有參數由Z規定）
顯示范圍	Z: 0.00 m~9.99999 GΩ, Y: 0.000 n~9.99999 GS, θ: ± (0.000°~999.999°), Q: ± (0.00~9999.99), Rdc: ± (0.00 m~9.99999 GΩ), D: ± (0.00000~9.99999), Δ%: ± (0.000 %~999.999 %)等
基本精度	Z: 0.05 % rdg. θ: 0.03°（代表值，精度保證范圍：1mΩ~200MΩ）
測量信號電平	[V模式, CV模式]的[通常模式]	4 Hz~1.0000 MHz: 10 mV~5 V (大50 mA) 1.0001 MHz~8 MHz: 10 mV~1 V (大10 mA)
[V模式, CV模式]的[低Z高精度模式]	4 Hz~1.0000 MHz: 10 mV~1 V (*大100 mA)
[CC模式]的[通常模式]	4 Hz~1.0000 MHz: 10 μA~50 mA (大5 V) 1.0001 MHz~8 MHz: 10 μA~10 mA (大1 V)
[CC模式]的[低Z高精度模式]	4 Hz~1.0000 MHz: 10 μA~100 mA (*大1 V) [直流電阻測量]: 1 V固定
DC偏壓	發生范圍：DC電壓0~5 V (低Z高精度模式時0 ~1 V)
輸出阻抗	通常模式：100 Ω, 低Z高精度模式: 10 Ω
顯示	彩色TFT 7英寸液晶屏
功能	比較器、BIN測量（2個項目10種分類），觸發功能、開路·短路補償、接觸檢查、面板保存·讀取功能、存儲功能
比較器	十檔分選，BIN0～BIN9、NG、AUX
PASS、HI、LOW(PASS/FAIL LED顯示)

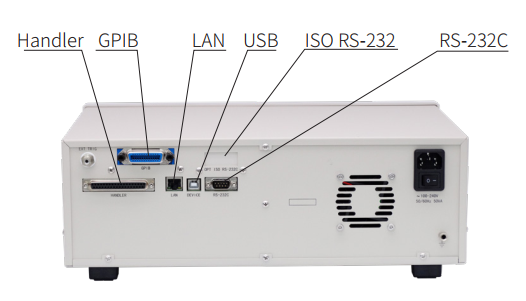

接口	RS232C、UsbHost、USB Device、Handler、GPIB（選件）
接口	EXT I/O (處理器), /USB/U盤/LAN/GP-IB/RS-232C
電源	AC 100~240 V, 50/60 Hz, 50 VA max
體積及重量	400W x 132H x 305D mm, 6kg
